हुबेई प्रांत के शियांगयांग में एक निर्माण सामग्री कंपनी के लिए सीमेंट क्लिंकर घने चरण पंखुड़ी वाहन परियोजना का मामला अध्ययन

शांडोंग हेडपाउडर इंजीनियरिंग कंपनी लिमिटेड (ब्रांड नाम: हेडपाउडर) ने हाल ही में हुबेई प्रांत के शियांगयांग में स्थित एक प्रसिद्ध निर्माण सामग्री निर्माता को अत्यधिक कुशल सीमेंट क्लिंकर घन आवरण पवन संचार प्रणाली प्रदान की। यह परियोजना यह दर्शाती है कि उन्नत घन आवरण संचार तकनीक कैसे कठोर, उच्च तापमान वाली बड़ी सामग्रियों को विश्वसनीय रूप से संचालित कर सकती है, साथ ही ऊर्जा खपत और उपकरणों के क्षरण को कम कर सकती है। ग्राहक, जो सीमेंट और निर्माण सामग्री का बड़ा उत्पादक है, को 200 मीटर से अधिक दूरी पर, 15 मीटर ऊँचाई पर गर्म सीमेंट क्लिंकर को भंडारण टैंक तक पहुँचाने हेतु एक मजबूत समाधान की आवश्यकता थी। बेल्ट कन्वेयर या बैकेट एलीवेटर जैसी पारंपरिक यांत्रिक संचार विधियों में क्लिंकर के उच्च तापमान (150°C तक), तीक्ष्ण कणों के किनारे और धूल उत्पन्न होने के कारण मजबूत रखरखाव चुनौतियाँ थीं। कई विकल्पों का मूल्यांकन करने के बाद, ग्राहक ने हेडपाउडर के घन आवरण पवन संचार प्रणाली को चुना, जो ऐसी कठिन परिस्थितियों में सबसे विश्वसनीय और किफायती विकल्प साबित हुआ।

प्रोजेक्ट का अवलोकन और मुख्य आवश्यकताएँ

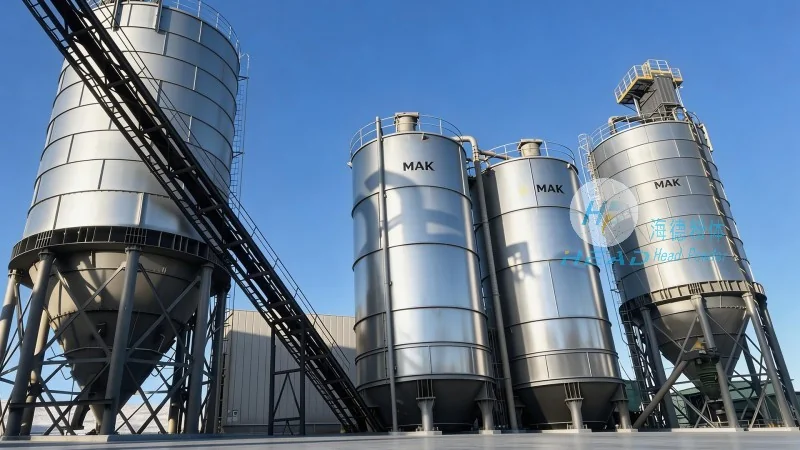

शियांगयांग निर्माण सामग्री उद्यम, प्रतिदिन 5,000 टन सीमेंट उत्पादन लाइन चलाता है, जिससे लगभग 3,500 टन सीमेंट क्लिंकर प्रतिदिन उत्पन्न होता है। इस संयंत्र को क्लिंकर को 180 मीटर दूर स्थित चार कंक्रीट सिलो में पहुँचाने की आवश्यकता थी, जिनकी क्षमता प्रत्येक में 15,000 टन है। मुख्य चुनौतियों में शामिल थे: (1) 80°C से 150°C तक की उच्च सामग्री तापमान; (2) क्लिंकर की घर्षणपूर्ण प्रकृति, जिससे पारंपरिक परिवहन उपकरण जल्दी ही खराब हो जाते हैं; (3) बेहतर पर्यावरणीय नियम, जिसके अनुसार कोई धूल लीक नहीं होनी चाहिए; (4) 24/7 निरंतर संचालन, कम विलंबता के साथ। हेडपाउडर इंजीनियरिंग टीम ने साइट का व्यापक सर्वेक्षण किया और एक विशेष रूप से डिज़ाइन किया गया घनत्व-चरण न्यूमेटिक परिवहन सिस्टम तैयार किया, जिसमें मध्यम दबाव (2.5-4 बार) वाली संपीडित हवा का उपयोग किया जाता है, ताकि सामग्री पाइपलाइन में बिना ऊपर उठे ही पहुँच सके। यह विधि, पतले-चरण सिस्टम की तुलना में हवा की गति को काफी कम करती है, जिससे पाइप का क्षरण एवं कणों का क्षरण भी कम होता है। यह सिस्टम प्रति घंटे 80 टन परिवहन क्षमता को संभाल सकता है, जिसमें DN200 व्यास वाली लाइन एवं 230 मीटर लंबी पाइपलाइन शामिल है, जिसमें मोड़ भी हैं।

हेडपाउड के घने चरणीय प्लमिक संचरण तकनीक, सीमेंट क्लिंकर के लिए

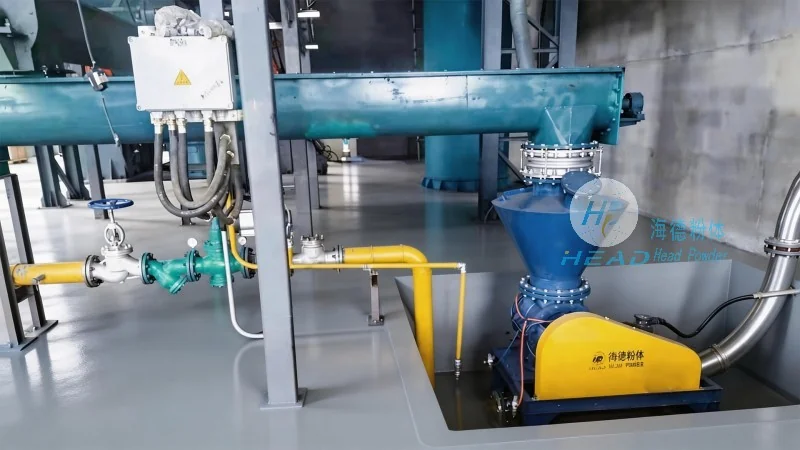

हेडपावर्ड का घने चरण वायु संचालन प्रणाली, सीमेंट क्लिंकर, सिलिका रेत, फ्लाई अश, एवं अन्य दानेदार निर्माण सामग्रियों जैसे बड़े पैमाने की सामग्रियों के लिए विशेष रूप से डिज़ाइन किया गया है। इस प्रोजेक्ट में, सीमेंट क्लिंकर घने चरण संचालन तकनीक को एक पेटेंट वाले दबाव पात्र (ब्लो टैंक) के साथ लागू किया गया है, जिसमें नीचे से निकासी एवं विशेष रूप से डिज़ाइन किया गया हवा इंजेक्शन नोजल है। यह प्रणाली बैच मोड में कार्य करती है: ब्लो टैंक में हॉपर से क्लिंकर भरा जाता है, फिर संपीडित हवा से दबाव दिया जाता है। जब दबाव निर्धारित बिंदु तक पहुँच जाता है, तो निकास वाल्व खुल जाता है एवं सामग्री पाइपलाइन में प्लग फ्लो पैटर्न में भेजी जाती है। यह घने चरण संचालन विधि सुनिश्चित करती है कि सामग्री कम गति से (आमतौर पर 4-8 मीटर/सेकंड) चलती है, एवं उच्च ठोस पदार्थ-हवा अनुपात (वजन के हिसाब से 30:1 तक) बना रहता है। पतले चरण प्रणालियों की तुलना में, प्रति टन सामग्री में ऊर्जा खपत 40-50% कम हो जाती है, एवं पाइपलाइन का घिसावा भी काफी कम हो जाता है। हेडपावर्ड का क्लिंकर घने चरण संचालन प्रणाली में एक स्वचालित दबाव नियंत्रण लूप भी शामिल है, जो वास्तविक समय में सामग्री के गुणों के आधार पर हवा इंजेक्शन दर को समायोजित करता है, जिससे क्लिंकर का तापमान या नमी स्तर में परिवर्तन होने पर भी निरंतर प्रवाह सुनिश्चित होता है।

लगे हुए सिस्टम के मुख्य लाभ

हुबेई स्थल पर दी गई घनत्व वाले फेज प्लंजिक कन्वेयर सॉल्यूशन ने पिछले छह महीनों में लगातार संचालन के दौरान उत्कृष्ट प्रदर्शन दिखाया है। पहला, सिस्टम ने सभी ट्रांसफर बिंदुओं पर कोई धूल उत्सर्जन नहीं किया, जिससे सबसे कड़े पर्यावरणीय मानकों को पूरा किया गया। दूसरा, पाइपलाइन के क्षरण दर वार्षिक 0.5 मिमी से कम रहा, जिससे कन्वेयर लाइन की सेवा अवधि काफी बढ़ गई। तीसरा, कन्वेयर किए गए क्लिंकर के प्रति टन की ऊर्जा लागत पिछली यांत्रिक कन्वेयर प्रणाली की तुलना में 35% कम हुई। चौथा, सिस्टम का PLC-आधारित नियंत्रण दूरस्थ निगरानी एवं स्वचालित शुरू/बंद होने की प्रक्रिया की सुविधा देता है, जिससे मैनुअल हस्तक्षेप की आवश्यकता कम हो जाती है। ग्राहक की रखरखाव टीम ने बताया कि घनत्व वाले फेज प्लंजिक कन्वेयर सिस्टम को केवल ब्लो टैंक सील एवं एयर फिल्टर की नियमित जाँच की आवश्यकता है, और मूल्यांकन अवधि के दौरान कोई बड़ी खराबी नहीं हुई। यह केस स्टडी स्पष्ट रूप से दर्शाता है कि हेडपाउड की घनत्व वाले फेज प्लंजिक कन्वेयर तकनीक, कठिन औद्योगिक वातावरण में सीमेंट क्लिंकर एवं अन्य निर्माण सामग्रियों को कन्वेयर करने हेतु आदर्श विकल्प है।

तकनीकी विशेषताएँ एवं उपकरणों के विवरण

शियांगयांग सीमेंट प्लांट में लगाया गया पूर्ण सिस्टम में निम्नलिखित प्रमुख घटक शामिल हैं: 3.5 मी³ क्षमता वाला ब्लो टैंक, जो उच्च-शक्ति वाले मिश्रधातु स्टील से बना है एवं जिसकी दीवारों पर घर्षण-प्रतिरोधक आवरण है; 30 मी³/मिनट क्षमता वाला स्क्रू कंप्रेसर, जो 4 बार में कार्य करता है; DN200 स्कedule 80 कार्बन स्टील पाइपों से बना पाइपलाइन सिस्टम, जिसके महत्वपूर्ण घर्षण बिंदुओं पर सिरेमिक-आवरण वाले वक्र हैं; चार सिलोअरों के बीच स्विच करने हेतु डाइवर्टर वाल्व; एवं HMI टचस्क्रीन वाला PLC नियंत्रण पैनल। सिस्टम में प्रत्येक सिलोअर के ऊपर बैग फिल्टर भी है, जिससे परिवहन किए गए सामग्री को संग्रहीत किया जा सकता है एवं परिवहन हवा को अलग किया जा सकता है। कुल स्थापित ऊर्जा 220 किलोवाट है, एवं सिस्टम 75 डीबी(ए) से कम शोर स्तर पर कार्य करता है। डिज़ाइन में परिवहन दूरी 230 मीटर है, एवं अधिकतम ऊर्ध्वाधर उठाने की दूरी 15 मीटर है। सिस्टम 200°C तक के तापमान वाली सामग्री को संभाल सकता है, एवं विशेष ऊष्मा-प्रतिरोधक सील पैकेज के साथ। सीमेंट क्लिंकर के घनत्व में, सामग्री का घनत्व लगभग 1.2-1.5 टन/मी³ है, एवं कणों का आकार 0.5 मिमी से 30 मिमी तक है, जो आधुनिक रोटरी किलन में उत्पन्न क्लिंकर के लिए सामान्य है।

प्रोजेक्ट कार्यान्वयन और परिणाम

यह परियोजना तीन चरणों में पूरी हुई: डिज़ाइन एवं इंजीनियरिंग (4 सप्ताह), उपकरणों का निर्माण (8 सप्ताह), एवं स्थल पर स्थापना एवं चालू करने की प्रक्रिया (6 सप्ताह)। हेडपावर्ट इंजीनियरिंग टीम ने स्थापना के दौरान स्थल पर निगरानी की, एवं ग्राहक के ऑपरेटरों को सिस्टम के संचालन एवं रखरखाव संबंधी ज्ञान दिया। चालू करने के चरण में, सिस्टम को 80 टन/घंटा की पूर्ण क्षमता पर परीक्षण किया गया, जिससे 28:1 के अनुपात प्राप्त हुआ। ग्राहक के प्रोजेक्ट मैनेजर ने कहा कि हेडपावर्ट के घने फेज पनीक्यूलर कन्वेयर सिस्टम न केवल अपेक्षाओं को पूरा करता है, बल्कि उनकी उम्मीदों से भी अधिक कार्यक्षम है, खासकर सामग्री होड़ने की स्थिरता एवं धूल नियंत्रण के मामले में। यह सिस्टम 24 घंटे/दिन, 7 दिन/सप्ताह चल रहा है, एवं उपलब्धता दर 99.5% है। इस सफल उदाहरण के आधार पर, ग्राहक ने भंडारण क्षमता बढ़ाने हेतु दूसरी समान सिस्टम का ऑर्डर दे दिया है। यह सीमेंट क्लिंकर घने फेज कन्वेयर परियोजना उदाहरण, अन्य निर्माण सामग्री व्यवसायों के लिए अपने सामग्री होड़ने सिस्टम को बेहतर बनाने हेतु एक महत्वपूर्ण संदर्भ है।
