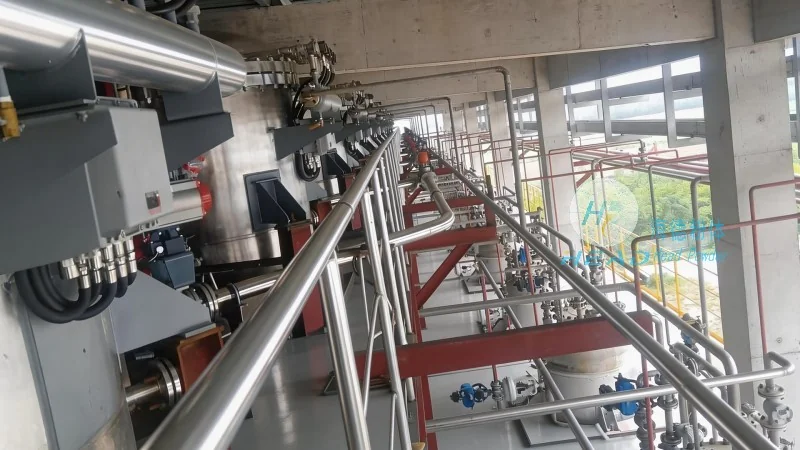

झेजियांग के हुजोउ में एक पैनल उद्यम के लिए लकड़ी के पाउडर का संकीर्ण चरण पंपीय ढुलाई का मामला अध्ययन

यह केस स्टडी, झेजियांग प्रांत के हुज़ोउ में स्थित एक प्रमुख प्लाईवुड निर्माण सुविधा के लिए डिज़ाइन किया गया पतले चरण का न्यूमैटिक परिवहन प्रणाली का सफल कार्यान्वयन है। ग्राहक, एक स्थापित पैनल निर्माता, को रेतना, कटिंग एवं पॉलिशिंग प्रक्रियाओं में उत्पन्न पाउडर को संभालने हेतु कुशल एवं विश्वसनीय समाधान की आवश्यकता थी। यह परियोजना शांदोंग हेडपावडर इंजीनियरिंग कंपनी लिमिटेड द्वारा डिज़ाइन एवं कार्यान्वित की गई, जो चीन के शांदोंग में स्थित है एवं पाउडर संभालन एवं धूल संग्रहण प्रणालियों में विशेषज्ञ है। मुख्य उद्देश्य, पुरानी मैनुअल प्रक्रियाओं को पूर्ण रूप से स्वचालित, बंद-लूप परिवहन प्रणाली से बदलना था, जिससे धूल उत्सर्जन कम हो, श्रम लागत कम हो एवं समग्र उत्पादन सुरक्षा बढ़े।

ग्राहकों की चुनौतियाँ एवं आवश्यकताएँ

प्लाईवुड कारखाने को कई परिचालन समस्याओं का सामना करना पड़ा। पतला, फाइबरयुक्त एवं स्टैटिक इलेक्ट्रिसिटी से प्रभावित पाउडर, पारंपरिक यांत्रिक परिवहन प्रणालियों को अवरुद्ध करता है एवं कार्यशाला में भारी धूल उत्पन्न करता है। मौजूदा उपकरणों की नियमित रखरखाव आवश्यक थी, एवं मैनुअल बैगिंग प्रक्रिया में कर्मचारियों को श्वसन संबंधी खतरा होता है। ग्राहक को ऐसी पाउडर परिवहन प्रणाली की आवश्यकता थी जो लगभग 80 मीटर की दूरी तक सामग्री को पहुँचा सके, कई निकास बिंदुओं के साथ, एवं 2–3 टन/घंटा की स्थिर प्रवाह दर बनाए रख सके। इसके अतिरिक्त, प्रणाली को पैनल कारखाने की मौजूदा धूल निकासी एवं परिवहन प्रणाली के साथ सुसंगत होना आवश्यक था, जिसमें साइक्लोनिक विभाजक एवं बैगहाउस फिल्टर भी शामिल हैं। समाधान को ऊर्जा-कुशल, संचालन-सरल एवं स्थानीय पर्यावरणीय नियमों के अनुरूप होना आवश्यक था।

तकनीकी समाधान: पतले चरण का न्यूमैटिक परिवहन प्रणाली

ग्राहक के सामग्री गुणों एवं स्थल विन्यास के आधार पर, हेडपावडर इंजीनियरों ने विशेष रूप से डिज़ाइन किया गया पतले चरण का पाउडर परिवहन प्रणाली प्रस्तावित किया। उच्च दबाव एवं कम गति वाली घने चरण प्रणालियों के विपरीत, पतले चरण परिवहन में हवा एवं सामग्री का अनुपात उच्च है, जिससे पाउडर कण तेज़ गति वाली हवा में उभरते हैं। यह विधि हल्के, आसान-प्रवाह वाले पाउडर के लिए उपयुक्त है एवं कई लाभ प्रदान करती है: कम प्रारंभिक पूंजी लागत, सरल पाइपलाइन विन्यास, एवं आसान रखरखाव। प्रणाली में रोटरी एयरलॉक फीडर, पॉजिटिव डिस्प्लेसमेंट ब्लोअर, क्षति-प्रतिरोधी पाइपलाइन वाल्व एवं कई-पोर्ट डाइवरर वाल्व शामिल है, जिससे सामग्री को विभिन्न सिलोएंड/पैकेजिंग स्टेशनों में भेजा जा सके। परिवहन लाइन को 45 डिग्री के झुकाव वाले भाग में डिज़ाइन किया गया, ताकि कारखाने की छत की ऊँचाई सीमाओं को पूरा किया जा सके, एवं सभी जोड़ों को न्यूमैटिक गैसिंग से बंद किया गया। नियंत्रण प्रणाली, PLC एवं टचस्क्रीन HMI पर आधारित है, जिससे ऑपरेटर परिवहन गति, दबाव घटन एवं स्वचालित सफाई चक्रों को समायोजित कर सकते हैं। पूरी पाउडर परिवहन प्रणाली का परीक्षण शांदोंग में हेडपावडर के कार्यशाला में दो सप्ताह के भीतर स्थल पर किया गया, जिससे दो सप्ताह के भीतर स्थल पर सीधी स्थापना संभव हुई।

मुख्य घटक एवं उनकी भूमिकाएँ

मुख्य उपकरण में भारी-दबाव वाला रोटरी एयरलॉक शामिल था, जिसमें विशेष रूप से डिज़ाइन किया गया रोटर था, ताकि फाइबरयुक्त पाउडर का बाधा न हो। 45 किलोवाट के पॉजिटिव डिस्प्लेसमेंट ब्लोअर, 0.6 बार दबाव पर 120 मी³/मिनट की स्थिर हवा की मात्रा प्रदान करता है। क्षति को कम करने हेतु, सभी एलिब्स में बदले जा सकने वाले सिरेमिक लाइनर लगे हैं, जिससे सेवा जीवन मानक कार्बन स्टील की तुलना में तीन गुना बढ़ गया। डाइवरर वाल्व में स्टेनलेस स्टील के स्लाइडिंग गेट है, जिससे विभिन्न सामग्री वर्गों के बीच कोई संपर्क नहीं होता। पैनल कारखाने की धूल निकासी एवं परिवहन प्रणाली के लिए, प्रणाली को एक विशेष ट्यूब के माध्यम से मौजूदा बैगहाउस फिल्टर से जोड़ा गया, ताकि परिवहन हवा से शेष कण निकाले जा सकें। फीड पॉइंट पर वैकल्पिक धातु डिटेक्टर एवं चुंबकीय विभाजक लगे हैं, ताकि अन्य धातुएँ नीचे की उपकरणों को क्षति न करें। पूरी प्रणाली को 85 डीबी(ए) से कम शोर स्तर पर चलाने हेतु साउंड कंट्रोल लगे हैं, जिससे कारखाने के श्रम स्वास्थ्य मानकों को पूरा किया जा सके।

स्थापना, परिचालन एवं प्रदर्शन परिणाम

शांदोंग हेडपावडर इंजीनियरिंग कंपनी लिमिटेड के इंस्टॉलेशन टीम ने ग्राहक के रखरखाव कर्मचारियों के साथ मिलकर उत्पादन विलंब को कम किया। परियोजना तीन चरणों में पूरी हुई: आधार तैयारी, उपकरण लगाना, एवं पाइपलाइन जोड़ना। परिचालन के दौरान, प्रणाली 2.8 टन/घंटा की स्थिर परिवहन दर प्राप्त की, एवं प्रति टन सामग्री पर केवल 1.2 किलोवाट-घंटा ऊर्जा खपत हुई – जो पिछली यांत्रिक परिवहन प्रणाली की तुलना में 40% कम है। निकास बिंदुओं पर धूल उत्सर्जन 2 मिलीग्राम/मी³ से कम था, जो स्थानीय नियमों के 10 मिलीग्राम/मी³ से कहीं कम है। ग्राहक ने पाउडर संभालन में मैनुअल श्रम में 60% कमी एवं कर्मचारियों में श्वसन संबंधी शिकायतों में काफी कमी की। छह महीने के परिचालन के बाद, प्रणाली को केवल नियमित तेल लगाना एवं फिल्टर बदलना आवश्यक रहा, जिससे पतले चरण पाउडर परिवहन प्रणाली की विश्वसनीयता साबित हुई। यह परियोजना क्षेत्र के लकड़ी पैनल उद्योग में टिकाऊ उत्पादन का मॉडल मानी गई।

आपकी पाउडर परिवहन आवश्यकताओं के लिए हेडपावडर क्यों चुनें?

न्यूमैटिक परिवहन एवं धूल संग्रहण में 15 वर्षों के अनुभव के साथ, हेडपावडर (पूर्ण नाम: शांदोंग हेडपावडर इंजीनियरिंग कंपनी लिमिटेड) ने चीन एवं दक्षिण-पूर्व एशिया में सैकड़ों सफल परियोजनाएँ पूरी की हैं। कंपनी का इंजीनियरिंग टीम, पाउडर, बायोमास, रासायनिक पाउडर एवं खनिजों जैसी चुनौतीपूर्ण सामग्रियों के लिए विशेष समाधान डिज़ाइन करने में विशेषज्ञ है। प्रत्येक पाउडर पतले चरण परिवहन प्रणाली को व्यापक तकनीकी सेवा के साथ समर्थित किया जाता है, जिसमें सामग्री परीक्षण, CFD सिमुलेशन, स्थल पर स्थापना निरीक्षण एवं ऑपरेटर प्रशिक्षण शामिल है। कंपनी का शांदोंग में कारखाना आधुनिक परीक्षण सुविधाओं से सुसज्जित है, जिससे ग्राहक परिवहन प्रदर्शन को परिवहन से पहले देख सकते हैं। पूछताछ या विशिष्ट परियोजना आवश्यकताओं पर चर्चा हेतु, कृपया वीचैट के माध्यम से श्री झांग (झांग जिंगली) से सीधे संपर्क करें: 15662777102। वे एवं उनकी टीम मुफ्त व्यवहार्यता अध्ययन एवं आपके स्थल की परिस्थितियों के अनुसार विस्तृत टेक्स्चर देने के लिए तैयार हैं।

परियोजना सलाहकार के लिए संपर्क जानकारी

यदि आप अपने लकड़ी पैनल कारखाने, रासायनिक संयंत्र या किसी अन्य औद्योगिक उद्देश्य हेतु प्रमाणित, लागत-कुशल पतले चरण पाउडर परिवहन प्रणाली चाहते हैं
