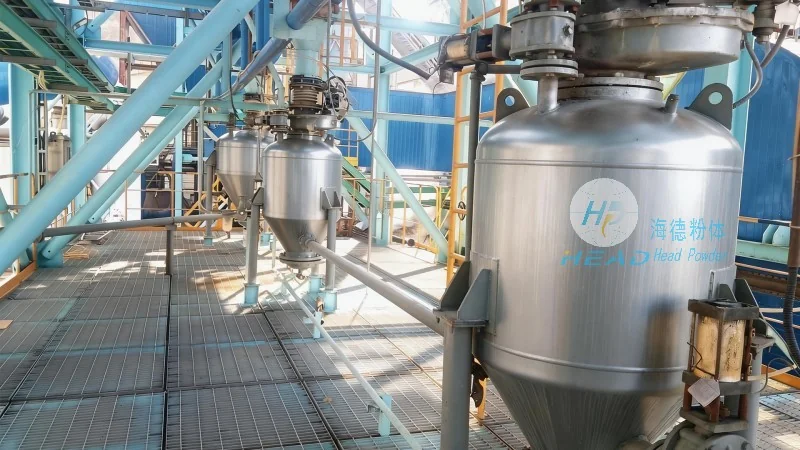

शान्सी के यूलिन में कोयला रसायन उद्यम के लिए कोयला पाउडर के सकारात्मक दबाव वायु मार्ग संचरण का मामला अध्ययन

यह लेख शानशी प्रांत के यूलिन में स्थित कोयला रसायन उद्योग के लिए विस्फोटित कोयले के धनात्मक दबाव वायु संचरण परियोजना का विस्तृत अध्ययन प्रस्तुत करता है। इस परियोजना को शांडोंग हेडपाउडर इंजीनियरिंग कंपनी लिमिटेड द्वारा सफलतापूर्वक पूरा किया गया, जो पाउडर संभालने संबंधी समाधानों के प्रमुख प्रदाता है। नीचे दिए गए विवरण में परियोजना की पृष्ठभूमि, तकनीकी चुनौतियाँ, सिस्टम डिज़ाइन, उपकरण चयन एवं संचालन परिणामों के बारे में विस्तार से बताया गया है। यह कोयला रसायन उद्योग में विश्वसनीय सामग्री संचरण प्रणालियों की आवश्यकता वाले पेशेवरों के लिए एक संदर्भ के रूप में उपयोगी होगा।

प्रोजेक्ट का अवलोकन और पृष्ठभूमि

शान्सी प्रांत के युलिन क्षेत्र, चीन के प्रमुख कोयला रसायन उद्योग केंद्रों में से एक है। ग्राहक, एक बड़े पैमाने का कोयला रसायन उद्योग, भंडारण स्थल से निर्मित कोयले को नीचे वाले रिएक्टर तक पहुँचाने हेतु अत्यधिक कुशल एवं सुरक्षित प्रणाली की आवश्यकता रखता था। मौजूदा यांत्रिक परिवहन विधियों में धूल लीक होने, उच्च रखरखाव लागत एवं सीमित परिवहन दूरी जैसी समस्याएँ थीं। इन समस्याओं को हल करने हेतु, ग्राहक ने ऐसी प्लम्बिक परिवहन व्यवस्था चाही, जो बारीक, कठोर एवं संभावित विस्फोटक सामग्रियों को संभाल सके। शान्डोंग हेडपावर्स इंजीनियरिंग कंपनी लिमिटेड को कोयला रसायन सामग्री परिवहन एवं पाउडर परिवहन प्रणाली इंजीनियरिंग में उसके प्रमाणित अनुभव के कारण चुना गया।

तकनीकी चुनौतियाँ एवं आवश्यकताएँ

पीसे गए कोयले के कणों का आकार आमतौर पर 200 मेश से कम होता है, जिससे इनमें घुंधलाना, अलगाव और स्थैतिक विद्युत संचय होने की संभावना रहती है। संचरण प्रणाली को सकारात्मक दबाव में चलाना आवश्यक था ताकि हवा न आए और प्रवाह स्थिर रहे। इसके अतिरिक्त, कोयले के धूल को ज्वलनशील माना जाता है, इसलिए विस्फोट-प्रतिरोधक मानकों का कड़ा पालन आवश्यक है। ग्राहक ने 350 मीटर की दूरी पर प्रति घंटे 15 टन की संचरण क्षमता एवं कई मोड़ों के साथ निर्देश दिए। प्रणाली को मौजूदा कोयला मिल के निकासियों एवं भंडारण सुविधाओं के साथ एकीकृत करना भी आवश्यक था। हेडपाउडर की इंजीनियरिंग टीम ने एक विशेष समाधान डिज़ाइन करने हेतु साइट का व्यापक सर्वेक्षण एवं सामग्री विश्लेषण किया।

सिस्टम डिज़ाइन और मुख्य घटक

समाधान का मुख्य घटक एक सकारात्मक दबाव वाली घनी अवस्था का पंपीय कनेक्टिंग सिस्टम था। कम घनत्व वाले कनेक्टिंग से अलग, घनी अवस्था तकनीक में कम हवा की गति एवं उच्च सामग्री-हवा अनुपात का उपयोग किया जाता है, जिससे घर्षण एवं ऊर्जा खपत कम होती है, जबकि प्रवाह स्थिर रहता है। इस सिस्टम में एक रोटरी एयरलॉक फीडर, एक दबाव पात्र, घर्षण-प्रतिरोधक वक्रों वाली कनेक्टिंग पाइपलाइन, एवं बैग फिल्टर रिसीवर शामिल था। दबाव पात्र को शंकु आकार के नीचे एवं तरलीकरण नोजलों के साथ डिज़ाइन किया गया था, ताकि पूर्ण निकासी सुनिश्चित हो सके। पाइपलाइन की संरचना में तीव्र मोड़ कम किए गए, एवं सिरेमिक टाइलों से सुसज्जित लंबे-radius वक्रों का उपयोग किया गया, ताकि सेवा जीवन बढ़ सके। सभी घटकों का चयन ATEX या समकक्ष विस्फोट-प्रतिरोधक मानकों के अनुसार किया गया।

सामग्री होल्डिंग और परिवहन प्रदर्शन

इंस्टॉलेशन चरण में, सिस्टम ने उत्कृष्ट प्रदर्शन दिखाया। कोयले के पाउडर को ढोने हेतु सकारात्मक दबाव प्रणाली ने प्रति घंटे 15.2 टन की नियमित मात्रा तथा 0.25 MPa दबाव के साथ कार्य किया। हवा-पदार्थ अनुपात को 1.5:1 के अनुपात में अनुकूलित किया गया, जो पारंपरिक कम पतले चरण प्रणालियों की तुलना में काफी कम है। इसके परिणामस्वरूप, ग्राहक की पूर्व प्रणाली की तुलना में संपीडित हवा की खपत में 30% की कमी हुई। ढुलाई गति 6 से 8 मीटर/सेकंड के बीच रही, जिससे पाइपों में बाधाएँ आने से बचा गया एवं धूल उत्पन्न होने की संभावना कम हुई। सिस्टम 85 dB से कम शोर स्तर पर कार्य कर रहा था, जो कार्यस्थल सुरक्षा नियमों का पालन करता है।

कोल-केमिकल सामग्री संचरण प्रक्रिया के साथ एकीकरण

कोयले के रासायनिक सामग्री को पहुँचाने वाली प्रणाली को मौजूदा उत्पादन लाइन में बिना किसी बाधा के एकीकृत किया गया। पिसे हुए कोयले को मिल से रोटेशन वाल्व के माध्यम से दबाव वाले पात्र में भेजा गया, फिर उसे 1000 मी³ की भंडारण टैंक में पहुँचाया गया। टैंक से कोयला अलग से पहुँचाने वाली प्रणाली के माध्यम से गैसीकरण यंत्रों में वितरित किया गया। नियंत्रण प्रणाली में PLC का उपयोग किया गया, जिसमें दूरस्थ निगरानी की सुविधा है; इससे ऑपरेटरों को फीड रेट एवं दबाव, तापमान एवं प्रवाह को वास्तविक समय में नियंत्रित करने में सुविधा होती है। प्रणाली में आपातकालीन बंद होने की स्थिति में नाइट्रोजन पंपिंग फंक्शन भी शामिल है, जिससे रखरखाव के दौरान सुरक्षा सुनिश्चित होती है। कुल मिलाकर, पाउडर पहुँचाने वाली प्रणाली के इंजीनियरिंग कार्य में डिज़ाइन, निर्माण, स्थापना एवं परिचालन कार्य 6 महीने के समयावधि में पूरा किए गए।

परिचालन सुरक्षा और विस्फोट सुरक्षा

चूँकि पिसे हुए कोयले की दहनशील प्रकृति है, इसलिए संचरण प्रणाली में कई सुरक्षा विशेषताएँ शामिल की गई हैं। दबाव टैंक एवं पाइपलाइन में टूटने वाले डिस्क एवं दबाव रिलीफ वाल्व लगे हैं। बैग फिल्टर में एंटीस्टैटिक फिल्टर मीडिया एवं ग्राउंडिंग सिस्टम शामिल है, ताकि स्थैतिक चार्ज नष्ट हो सकें। ऑक्सीजन एनालाइजर लगातार आंतरिक वातावरण की निगरानी करता है, एवं यदि ऑक्सीजन स्तर 8% से अधिक हो जाता है, तो निष्क्रिय गैस इंजेक्शन स्वचालित रूप से शुरू हो जाता है। प्रणाली में महत्वपूर्ण बिंदुओं पर पानी के छिपे हुए बादलों का उपयोग करने वाली सिस्टम भी शामिल है। ये उपाय GB 50016 एवं अन्य अंतरराष्ट्रीय मानकों के अनुरूप हैं। ग्राहक की सुरक्षा टीम ने HAZOP अध्ययन किया, एवं पुष्टि की कि जोखिम स्तर को स्वीकार्य सीमा तक कम कर दिया गया है।

रखरखाव और दीर्घकालिक विश्वसनीयता

घने चरण संचार डिज़ाइन का एक मुख्य लाभ यह है कि इसकी रखरखाव की आवश्यकता कम है। सिरेमिक-लेयन्ड वाले वक्रों का अनुमानित जीवनकाल सामान्य स्थितियों में 5 वर्ष से अधिक है। रोटेशनल एयरलॉक फीडर में बदले जा सकने वाला वार्न सेल है, और दबाव पात्र के तरलीकरण नोजल स्टेनलेस स्टील से बने हैं ताकि क्षरण को रोका जा सके। नियंत्रण प्रणाली दबाव घटने की गतिविधियों एवं मोटर की धारा की प्रवृत्तियों के आधार पर भविष्यवाणी करके रखरखाव सूचनाएँ प्रदान करती है। पहले वर्ष में, प्रणाली 98.5% उपलब्धता प्राप्त करने में सफल रही, और केवल फिल्टर बैग बदलने हेतु निर्धारित बंद होने की स्थितियाँ ही थीं। ग्राहक ने अपने पिछले यांत्रिक संचार उपकरणों की तुलना में कुल रखरखाव लागत में 40% कमी की रिपोर्ट की।

प्रोजेक्ट के परिणाम और ग्राहकों की प्रतिक्रिया

प्रोजेक्ट पूरा होने के बाद, इसे कोयला रसायन उद्योग में कोयला पाउडर के सकारात्मक दबाव वाले न्यूमैक्सिकल संचरण का एक सफल उदाहरण माना गया। ग्राहक के उत्पादन प्रबंधक ने कहा कि यह प्रणाली धूल के लीक होने को रोकती है, कार्यस्थल की स्वच्छता में सुधार करती है, एवं ऊर्जा खपत को 25% तक कम करती है। कोयला रसायन सामग्री के संचरण की दक्षता बढ़ गई, जिससे संयंत्र को भौतिक क्षेत्रफल बढ़ाने के बिना उत्पादन बढ़ाया जा सका। शांडोंग हेडपाउडर इंजीनियरिंग कंपनी द्वारा प्रदान किया गया पाउडर संचरण प्रणाली इसकी तकनीकी कुशलता एवं बाद की सेवाओं के लिए प्रशंसित रहा। ग्राहक ने नई उत्पादन लाइन के लिए दूसरी प्रणाली भी आदेश दी है।

कंपनी प्रोफाइल और संपर्क जानकारी

शांडोंग हेडपाउडर इंजीनियरिंग कंपनी लिमिटेड का मुख्यालय चीन के शांडोंग प्रांत में है। यह कंपनी विभिन्न प्रकार के पाउडरों, जैसे कि कोयले का पिसा हुआ पदार्थ, फ्लाइ अश, सीमेंट, पेट्रोकेमिकल पाउडर एवं खाद्य घटकों के लिए न्यूमेटिक कन्वेयर सिस्टमों के डिज़ाइन, निर्माण एवं स्थापना में विशेषज्ञ है। 15 वर्षों के अनुभव के साथ, हेडपाउडर ने विश्व भर में 200 से अधिक प्रोजेक्ट पूरे किए हैं। कंपनी की इंजीनियरिंग टीम, उच्च तापमान, उच्च दबाव एवं विस्फोटक वातावरण जैसे कठिन परिदृश्यों में आवश्यक समाधान प्रदान करती है। इसी तरह के प्रोजेक्टों से संबंधित जानकारी हेतु, कृपया प्रोजेक्ट मैनेजर, श्री झांग से संपर्क करें। वीचैट: 15662777102। टीम तकनीकी आवश्यकताओं पर चर्चा करने एवं प्रारंभिक सिस्टम डिज़ाइन प्रदान करने हेतु उपलब्ध है।

निष्कर्ष और भविष्य की संभावनाएँ

यह मामला-अध्ययन दर्शाता है कि सकारात्मक दबाव वाला प्लंजिक ट्रांसपोर्ट एक विश्वसनीय एवं कुशल समाधान है, जो कोयले से संबंधित रासायनिक सामग्री के प्रबंधन हेतु उपयोगी है। यूलिन परियोजना, उचित सिस्टम डिज़ाइन, सामग्री का विश्लेषण एवं सुरक्षा समेत विभिन्न पहलुओं का महत्व दर्शाती है। शांडोंग हेडपाउडर इंजीनियरिंग कंपनी, पाउडर ट्रांसपोर्ट सिस्टम इंजीनियरिंग में नवाचार करती रहती है; नए क्षत-प्रतिरोधक सामग्रियों एवं बुद्धिमान नियंत्रण एल्गोरिथ्मों का विकास करती है। कंपनी, ग्राहकों को टिकाऊ एवं सुरक्षित उत्पादन हेतु सहायता करने के लिए प्रतिबद्ध है। अधिक जानकारी हेतु, वीचैट पर मिस्टर झांग से संपर्क करें: 15662777102। हेडपाउडर, उन्नत प्लंजिक ट्रांसपोर्ट तकनीक की आवश्यकता वाले उद्यमों के साथ सहयोग करने को उत्सुक है।
